Taglio al plasma tradizionale trifase per il taglio manuale su tutti i materiali ferrosi e non ferrosi purchè conduttivi elettricamente: acciaio, rame, alluminio, acciaio inossidabile, ecc.
I generatori tradizionali della linea D-PAC sono la classica offerta di impianti robusti e durevoli.

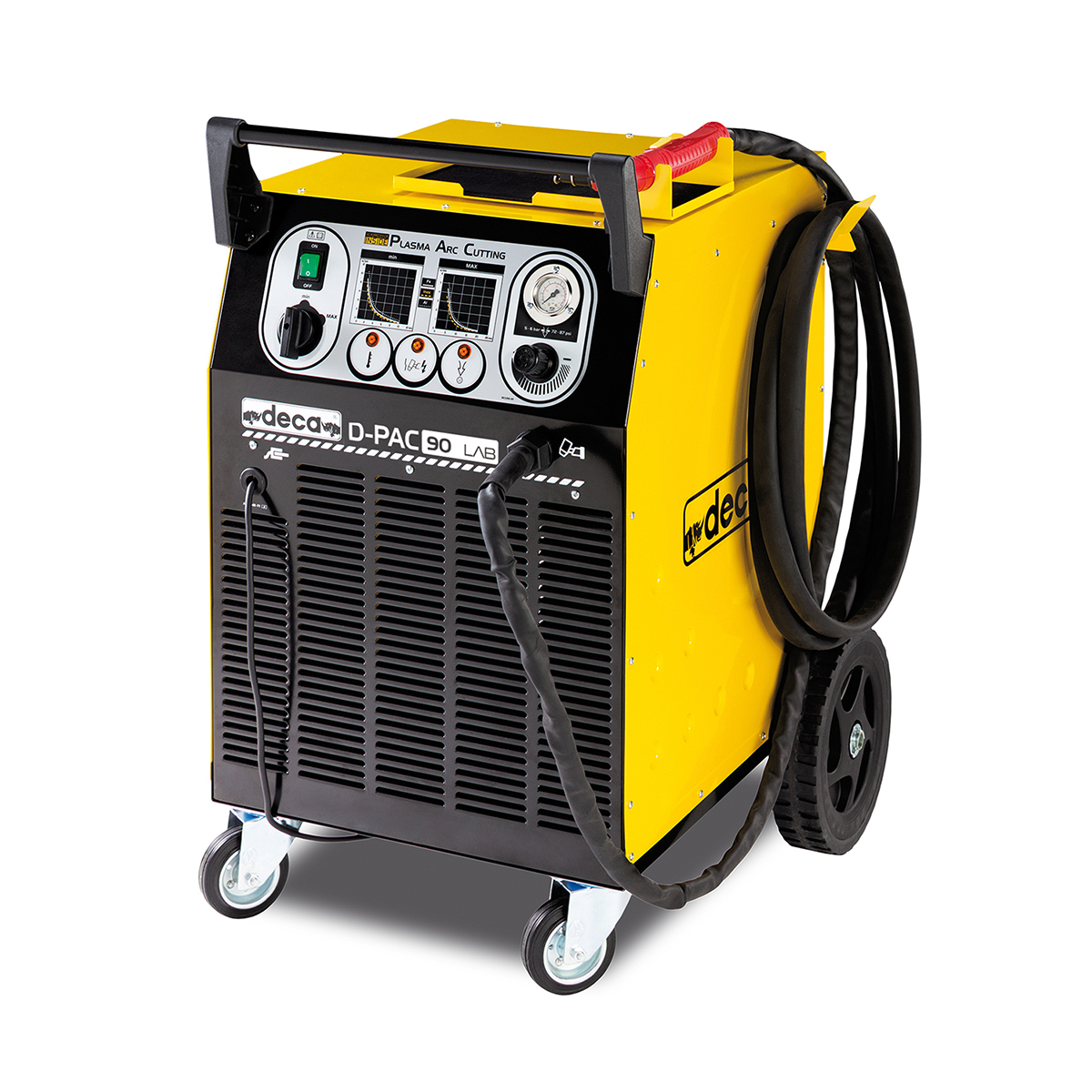

D-PAC 90 LAB è la scelta ottimale per il fabbro e la carpenteria media o pesante.
D-PAC 90 LAB taglia fino a 15 mm di spessore con una ottima ottima qualità nella superficie. Se non ci sono particolari richieste di qualità la macchina taglia fino a 20 mm di spessore.
Corrente massima di taglio 80A.
L’alimentazione è trifase a 400Volt.
L’innesco dell’arco di taglio avviene tramite alta frequenza.
Il taglio su lamiere perforate e la partenza da pieno sono rese possibili dalla tecnologia che commuta dall’arco pilota all’arco di taglio e viceversa durante il funzionamento a seconda delle necessità.
Codice: 117900
Dotazione: Torcia EC A81 6m, 3 ugelli (1 x Ø 1,0 mm / 2 x Ø 1,2 mm), cavo 16 mmq con morsetto di massa (3 m), porta torcia, supporto attrezzi, innesti aria (8/10 mm).
D-PAC 90 LAB
Taglio Plasma – 230-400V/3Ph – Corrente di uscita 80A – Innesco ad alta frequenza.
Dati tecnici
| SCHEDA TECNICA | TITOLO |
| Processo | PAC |
| Tecnologia | TRADITIONAL |
| Norma prodotto | |
| Tensione di Alimentazione 50/60 Hz | 3 X 400V |
| Corrente massima assorbita 400V (I1max) | |
| Corrente effettiva assorbita 400V (I1eff) | |
| Potenza assorbita 400V MIn / Max | 4,5 – 9,5 kW |
| Fusibile | 25A |
| Fattore di potenza: Cos phi | |
| Rendimento | |
| Assorbimento a vuoto | |
| Dimensione minima Motogeneratore | |
| PRESTAZIONI IN TAGLIO | PARAGRAFO |
| Campo di regolazione | 40 – 80A |
| Servizio MAX (40°) | 75A @ 30% |
| Servizio 60% (40°) | 40A |
| Servizio 100% (40°) | |
| Tensione a vuoto | 265V |
| PAC 400V – Campo di regolazione | |
| PAC 400V – Servizio 40° MAX | |
| PAC 400V – Servizio (40°) 60% | |
| PAC 400V – Servizio 40° 100% | |
| Tensione a vuoto: V (400V) | |
| 400V Campo di regolazione | |
| 400V Servizio MAX (40°) | |
| 400V Servizio 60% (40°) | |
| 400V Servizio 100% (40°) | |
| 400V Tensione a vuoto | |
| Numero di regolazioni | 2 |
| Taglio / separazione (Fe) | 15 / 20mm |
| Pressione aria Min/Max | 5 – 6 bar |
| Consumo aria | 155 l/min |
Caratteristiche
| CARATTERISTICHE | TITOLO |
| Carrellata | |
| Torcia diretta | |
| Torcia con attacco centralizzato | |
| Ventilazione forzata | |
| Protezione termostatica | |
| Riduttore di pressione integrato | |
| Spia alimentazione | |
| Spia pressione aria insufficiente | |
| Sistema di sicurezza torcia | |
| Grado IP | |
| PESI E DIMENSIONI | PARAGRAFO |
| Peso ca. Kg | 77 |
| Dimensioni P x L x H mm | 670x615x865 |
| DATI LOGISTICI | TITOLO |
| Barcode | 8011399028171 |
| Dimensioni imballo: L x P x H mm | 790x510x680 |
| Peso prodotto confezionato, Kg | 79,5 |
| Pezzi per pallet | 4 |
Funzioni
| FUNZIONI | TITOLO |
| Taglio grigliato | |
| Arco pilota | |
| Scriccatura | |
| Innesco ad alta frequenza |
Accessori
-
Porta ugello – 2pz
Adatto per torcia PAC: EC A81. -
Ugello D.1,0 /50A – 10pz
Adatto per torcia PAC: EC A81. -
Ugello D.1,2 /80A – 10pz
Adatto per torcia PAC: EC A81. -
Diffusore – 2pz
Adatto per torcia PAC: EC A81. -
Elettrodo – 10pz
Adatto per torcia PAC: EC A81. -
Distanziale molla – 10pz
Adatto per torcia PAC: EC A81.
