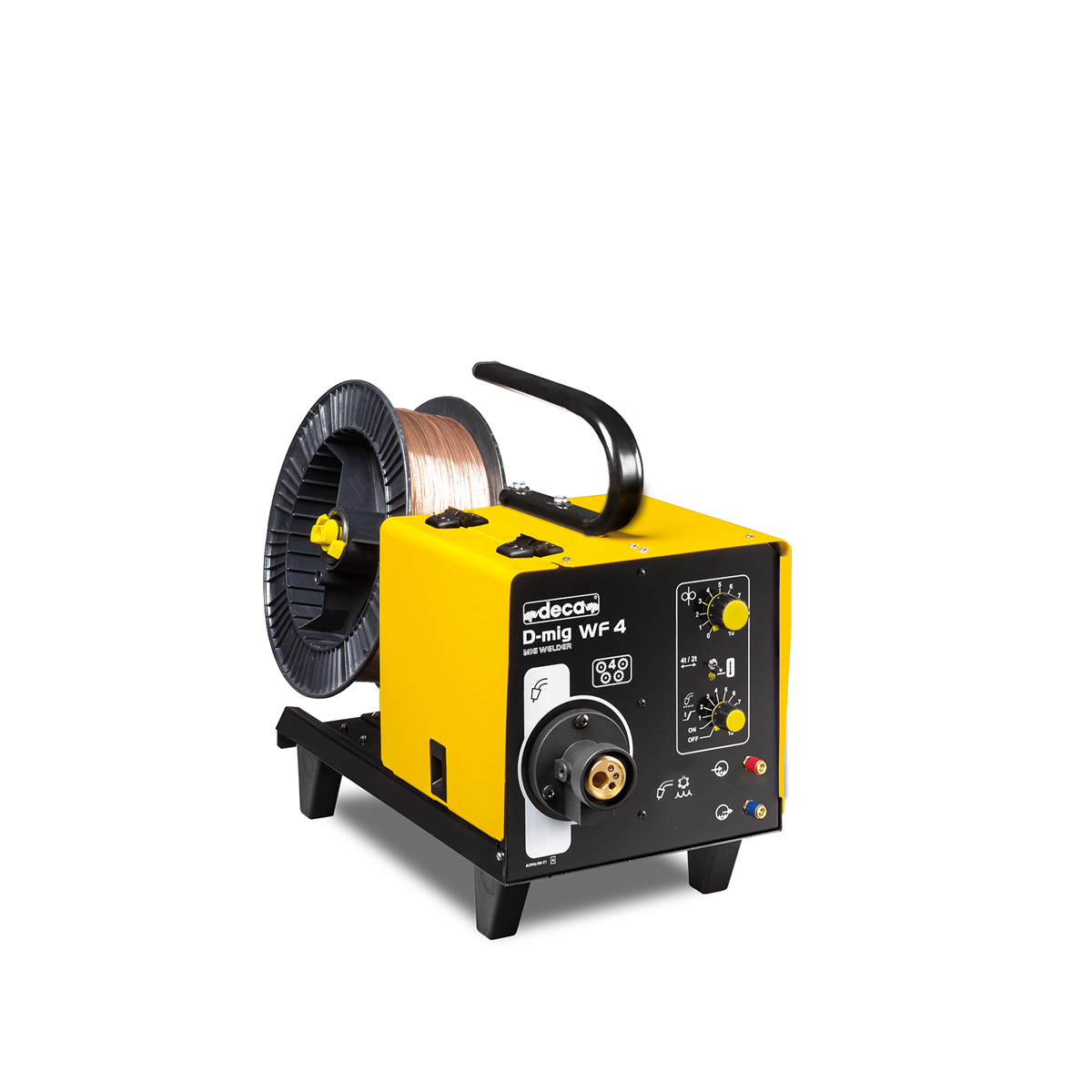

WF 4 LAB Carrello trainafilo separato per generatori serie D-mig 700.
Il carrello tranafilo WF4 LAB è uno dei componenti utili alla configurazione dell’impianto per saldatura a trainafilo separato della serie D-mig 700.
Il trainafilo WF 4 LAB è molto semplice da regolare e consente di saldare moltissimi metalli quali: acciaio, Inox, alluminio ecc. Può ricevere fili di diametro da 1,2 a 1,6mm.
Grazie ai robusti cavi di connessione può essere utilizzato in costruzioni di grandi dimensioni. Oltre alle lunghezze standard di 3, 4 e 9 m, sono disponibili lunghezze superiori a richiesta.
Dotazione
rulli (Ø 0,8 / 1,0 / 1,2 / 1,6mm Fe)
Il trainafilo può essere configurato con i generatori dedicati della serie D-mig 700 ed altri accessori quali: varie lunghezze di cavi di collegamento e differenti tipologie di torce, ecc.
WF 4 LAB
Trainafilo separato per generatori serie D-mig.
Codice: 269000
Dati tecnici
| SCHEDA TECNICA | TITOLO |
| Processo | MIG/MAG |
| Tecnologia | TRADITIONAL |
| Norma prodotto | |
| Tensione di Alimentazione 50/60 Hz | |
| Potenza assorbita 60% – MAX | |
| Corrente massima assorbita 230V (I1max) | |
| Corrente effettiva assorbita 230V (I1eff) | |
| Corrente massima assorbita 400V (I1max) | |
| Corrente effettiva assorbita 400V (I1eff) | |
| Fusibile | |
| Fattore di potenza: Cos phi | |
| Rendimento | |
| Assorbimento a vuoto | |
| PRESTAZIONI DI SALDATURA | PARAGRAFO |
| MIG Campo di regolazione | |
| MIG Servizio corrente Max (40°) | |
| MIG servizio 60% (40°) | |
| MIG Servizio 100% (40°) | |
| Tensione a vuoto | |
| MIG 230V – Campo di regolazione | |
| MIG 230V – Servizio 40° MAX | |
| MIG 230V – Servizio 40° 60% | |
| MIG 230V – Servizio 40° 100% | |
| Tensione a vuoto: V (230V) | |
| MIG 400V – Campo di regolazione | |
| MIG 400V – Servizio 40° MAX | |
| MIG 400V – Servizio 40° 60% | |
| MIG 400V – Servizio 40° 100% | |
| Tensione a vuoto: V (400V) | |
| Numero di regolazioni | |
| FILI / ELETTRODI PER SALDATURA | PARAGRAFO |
| Filo Acciaio, (Ø mm) | 0,8-1,0-1,2-1,6 |
| Filo inox, (Ø mm) | 0,8-1,0-1,2-1,6 |
| Filo Al.Mg 5, (Ø mm) | 1,0-1,2-1,6 |
| Filo Al.Si 5, (Ø mm) | 1,0-1,2-1,6 |
| Filo Cu.Si 3, (Ø mm) | |
| Filo Cu.Al 8, (Ø mm) | |
| Filo animato (acciaio), (Ø mm) | 1,2-1,6 |
Caratteristiche
| CARATTERISTICHE | TITOLO |
| Carrellata | |
| Carrellata con traino separato | |
| Trainafilo separato | |
| Generatore MIG | |
| Bobina Filo Utilizzabile, mm | 200/300 |

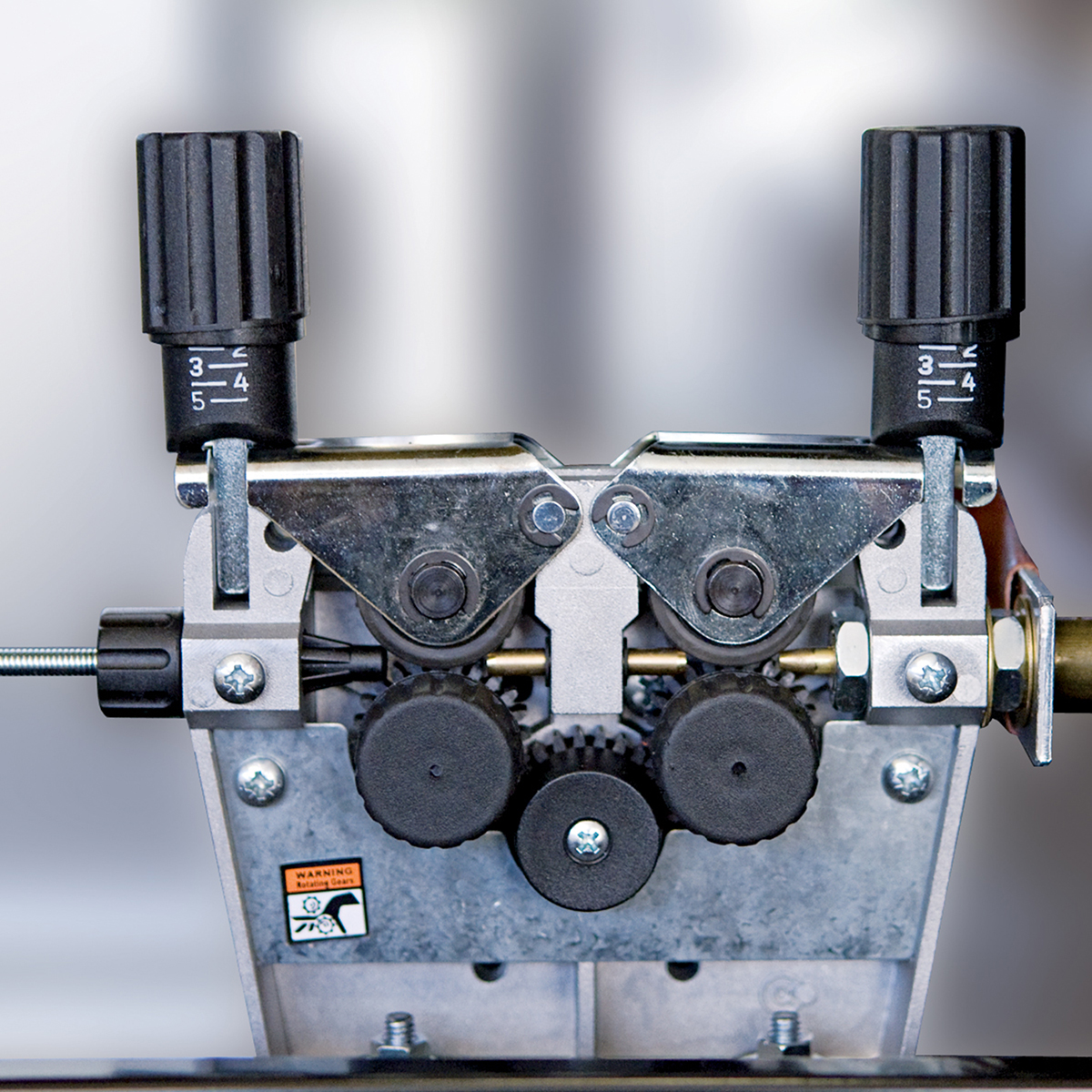

| Trainafilo | 4 x D.30 mm |
| Connessioni in uscita | DX 70 mmq |
| Supporto bombola | |
| Ventilazione forzata | |
| Protezione termostatica | |
| Display | |
| Predisposizione raffreddamento ad acqua | |
| Grado IP | |
| PESI E DIMENSIONI | PARAGRAFO |
| Peso ca. Kg | 12,50 |
| Dimensioni P x L x H mm | 635X270X510 |
| DATI LOGISTICI | TITOLO |
| Barcode | 8011399030389 |
| Dimensioni imballo: L x P x H mm | 590X285X350 |
| Peso prodotto confezionato, Kg | 13,45 |
| Pezzi per pallet | 20 |
Funzioni
| FUNZIONI | TITOLO |
| Saldatura sinergica | |
| 2T / 4T | |
| Puntatura (t. On) | |
| Tratteggio (t. On + t.Off) | |
| MIG Burn back | |
| Amp / Volt di saldatura | |
| Simple weld | |
| MIG Soft start |
Accessori
-
Rullo Al 0,8/1,0 – 2pz
Adatto per MIG: D-mig 635T, 635TD, 650T, 650TD, 735TD, 750TD,760TD. Codice: 011208 -
Rullo Al 1,2/1,6 – 2pz
Adatto per MIG: D-mig 635T, 635TD, 650T, 650TD, 735TD, 750TD,760TD. Codice: 011209 -
Rullo Flux 1,2/1,6 – 2pz
Adatto per MIG: D-mig 635T, 635TD, 650T, 650TD, 735TD, 750TD,760TD. Codice: 011210 -
Kit ruote trainafilo WF4
Adatto per MIG: D-mig 735TD, 750TD, 760TD. Codice: 010067
